Un microscopio stereoscopico è uno strumento indispensabile per lo studio dettagliato dei campioni volumetrici, poiché riproduce il volume virtuale di un oggetto e consente di esaminarne la struttura, offrendo un’immagine chiara della relativa topografia. Il dispositivo è dotato di illuminatori per osservazioni in luce riflessa e trasmessa che consentono di lavorare con campioni opachi e trasparenti. I metodi in luce polarizzata e in campo oscuro sono dei possibili metodi di osservazione.
I vantaggi dello schema ottico di tipo Greenough sono l’ampia profondità di campo e la tridimensionalità dell’immagine grazie all’angolo stereoscopico di 15°. Un microscopio stereoscopico ingrandisce un oggetto e fornisce la relativa posizione spaziale, producendo un’immagine non capovolta. Il microscopio diventa quindi lo strumento ideale per la manipolazione di oggetti entro un’area di lavoro compresa tra 105 e 177 millimetri. I microscopi stereoscopici sono ampiamente utilizzati per il controllo qualità delle operazioni di restauro, assemblaggio, saldatura, oreficeria e processi simili.

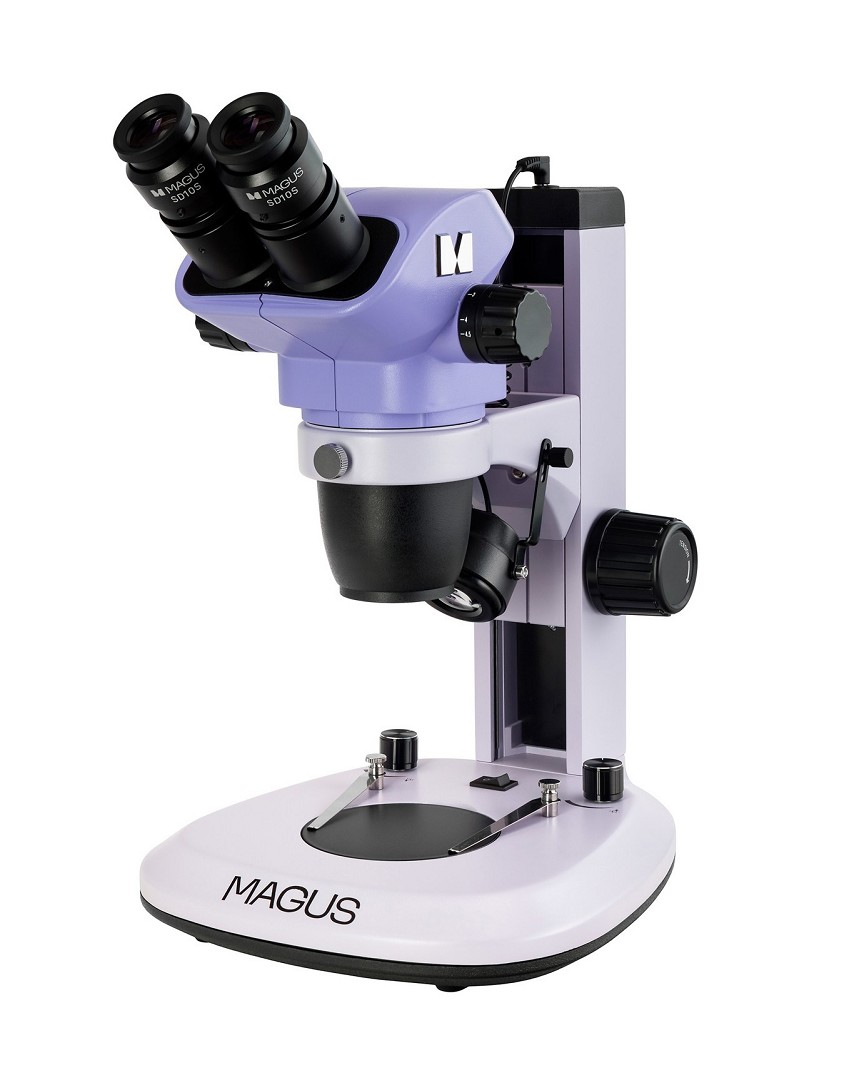

La testata del microscopio MAGUS Stereo 7B presenta 2 tubi oculari. Se necessario, è possibile inserire la fotocamera digitale all’interno di uno dei due tubi. Per permettere un’osservazione comoda ed efficace, è possibile roteare la testata di 360° e bloccarla in qualsiasi posizione. Il microscopio è dotato di 2 oculari con ingrandimento 10x e un campo visivo di 22 mm. La regolazione diottrica può avvenire direttamente sugli oculari e l’estrazione pupillare è a una pratica distanza per coloro che indossano occhiali.

L’obiettivo zoom modifica l’ingrandimento dell’oggetto di 6,7x senza creare un effetto sfocato. L’immagine viene creata in modo volumetrico e dritta. È possibile aggiungere l’ingrandimento o il campo visivo oltre a cambiare la distanza di lavoro per mezzo di obiettivi ausiliari di ingrandimento diverso.

Il modello MAGUS Stereo 7B presenta solamente la messa a fuoco grossolana. Due manopole per la messa a fuoco sono presenti ad entrambi i lati del supporto. È possibile regolare la rigidità della corsa.

Il tavolino è dotato di due piastre diverse. Una trasparente per fare osservazioni in condizioni di luce trasmessa, durante le quali la luce viene diffusa dando all’oggetto un’illuminazione morbida e uniforme. L’altra piastra è bianca e nera e viene installata sul tavolino secondo il principio del contrasto dell’oggetto osservato e viene utilizzata per campioni opachi.

Il microscopio è dotato di illuminatori per osservazioni in condizioni di luce trasmessa e riflessa. La luce riflessa crea un’illuminazione obliqua. Entrambi gli illuminatori si basato su LED da 3 W con una durata di 50.000 ore.

Il microscopio può essere accessoriato con un’ampia gamma di componenti aggiuntivi acquistabili separatamente. La gamma include oculari e lenti obiettivo ausiliari, che forniscono ingrandimenti diversi, modificano il campo visivo e la distanza di lavoro del microscopio. Le fotocamere digitali con un’ampia gamma di funzionalità consentiranno di visualizzare immagini sullo schermo o di documentare le osservazioni. È possibile acquistare vetrini di calibrazione per misurare gli oggetti. Per studi che prevedono il metodo di campo oscuro o a luce polarizzata, è possibile attrezzare il microscopio rispettivamente di un condensatore di campo oscuro e di un dispositivo di polarizzazione. Per ampliare le funzionalità del microscopio, esistono diversi illuminatori: classico ad anello, anello con polarizzatore o cambio di settore e uno flessibile. Supporti di diverso tipo consentiranno di impostare la posizione ottimale della testata del microscopio sulla superficie di lavoro ed espandere così l’area di lavoro.

Caratteristiche chiave:

Microscopio stereoscopico che utilizza lo schema ottico di tipo Greenough con un angolo stereoscopico di 15°

Dotato di illuminatori a luce trasmessa e riflessa per l’osservazione di oggetti trasparenti e opachi

Supporta osservazioni secondo il metodo a luce polarizzata o in campo oscuro

La testa binoculare ruota di 360° e può essere bloccata in qualsiasi posizione intermedia

Il microscopio produce un’immagine con un ingrandimento da 6,7 a 45x senza modificare l’orientamento spaziale, rendendolo così pratico durante la manipolazione dell’oggetto

L’area di lavoro va da 105 a 177 mm

Il modello è dotato di un meccanismo di messa a fuoco grossolana per mezzo di due manopole

La confezione contiene:

Base con sorgente luminosa per osservazioni in luce trasmessa, alimentazione integrata e un supporto con un meccanismo di messa a fuoco

Testata del microscopio – obiettivo con testa binoculare

Oculare 10x/22 mm con una lunga estrazione pupillare e regolazione diottrica (2 pz.)

Piastra in bianco e nero

Piastra trasparente

Illuminatore obliquo a luce riflessa

Cavo di alimentazione per rete AC

Copertura antipolvere

Manuale utente e certificato di garanzia

Disponibili su richiesta:

Oculare 10x/22 mm con scala graduata

Oculare 15x/16 mm (2 pz.)

Oculare 20x/12 mm (2 pz.)

Oculare 25x/9 mm (2 pz.)

Oculare 30x/8 mm (2 pz.)

Lente obiettivo ausiliare 0,5x

Lente obiettivo ausiliare 1,5x

Lente obiettivo ausiliare 2x

Strumento di polarizzatore

Condensatore di campo oscuro

Illuminatore ad anello

Illuminatore ad anello con filtro polarizzante

Illuminatore ad anello con cambio di settore

Illuminatore a collo flessibile

Tavolino meccanico

Tavolino universale con attacco per la messa a fuoco

Clip gemma

Fotocamera digitale

Vetrino di calibrazione

Specifiche:

Tipo stereo/strumentale

Tipo di testa del microscopio binoculare

Testa bloccabile in qualsiasi posizione, girevole a 360°

Angolo di inclinazione della testa 45°

Ingrandimento, x 6.7 — 45

Ingrandimento, x (opzionale) 3,4–270

Rapporto di zoom 6,7:1

Diametro tubo oculare, mm30

Oculari 10x/22 mm, lunga estrazione pupillare (*opzionale: 10x/22 mm con scala graduata, 15x/16, 20x/12, 25x/9, 30x/8)

Obiettivi 0,67–4,5x (*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 3,4–270x)

Distanza di lavoro, mm 105 ((*opzionale: con utilizzo di oculari addizionali e obiettivi ausiliari: 177, 47, 26)

Distanza interpupillare, mm 54 — 75

Campo visivo lineare, mm 32.8 — 4.9

Tavolino, mm Ø95

Caratteristiche tavolino piastra bianca/nera, piastra trasparente

Regolazione diottrica dell’oculare, diottrie ±5D su ogni oculare

Regolazione diottrica dell’oculare ✓

Fuoco grossolano (106 mm, con regolazione della tensione della messa a fuoco grossolana)

Illuminazione LED

Regolazione della luminosità ✓

Alimentazione 115–230 V, 50/60 Hz, rete AC

Tipo di sorgente luminosa a luce riflessa: illuminatore obliquo – LED da 3 W; a luce trasmessa: LED da 3 W

Range temperature di funzionamento, °C 0...+40

Possibilità di connettere equipaggiamento aggiuntivo condensatore di campo oscuro, obiettivi ausiliari (0,5х, 1,5х, 2х), strumenti di polarizzazione

Livello utente professionisti, utenti esperti

Schema ottico stereomicroscopio Greenough

Applicazione per la ricerca applicata

Posizione illuminazione doppia

Metodo di ricerca campo chiaro

Set con astuccio/custodia/borsa copertura anti polvere
