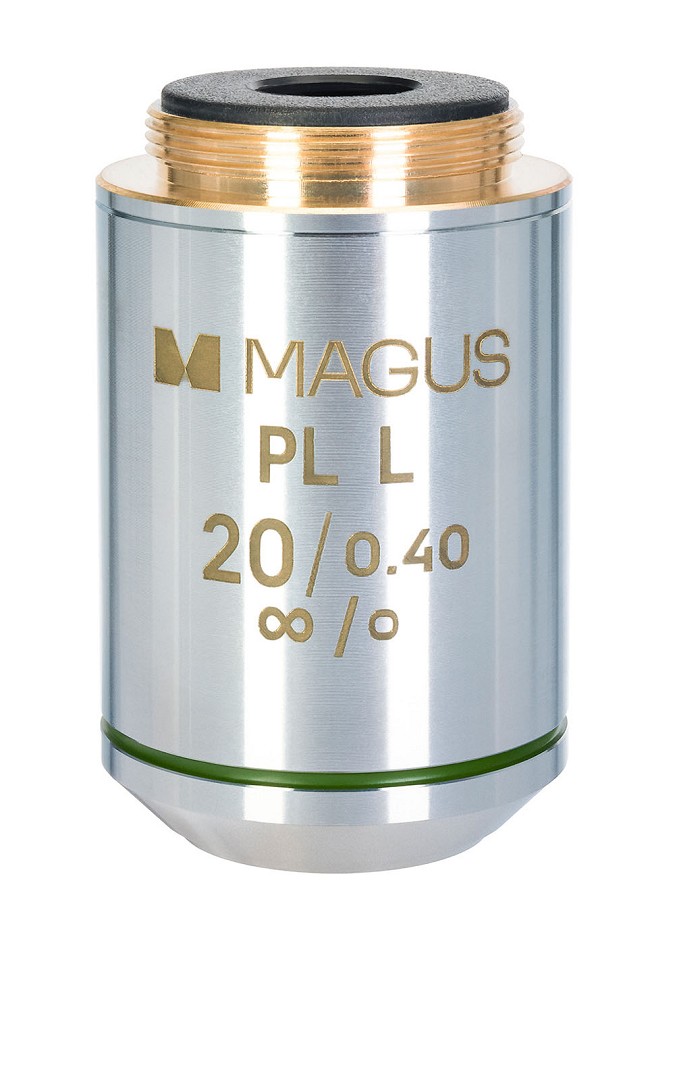

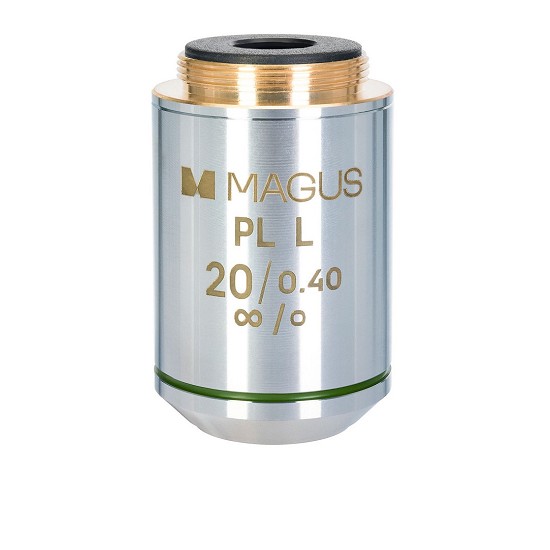

Obiettivo con ingrandimento 20x per un microscopio metallurgico. È ottimale per lavorare con oculari aventi ingrandimenti da 10x a 20x. L’utile ingrandimento di un microscopio con questo obiettivo è nell’intervallo di 200–400x; la sua risoluzione massima è di 0,69 µm.

L’ottica planacromatica corregge la curvatura di campo del 90% e produce un’immagine chiara, non distorta su quasi l’intero campo visivo. Si consiglia di combinare l’obiettivo con oculari aventi un ampio campo visivo: 22 mm. La combinazione con un oculare di 10x/22 mm produrrà un campo visivo di 1,1 mm di diametro. L’aberrazione cromatica è stata corretta per il rosso e il blu, e l’aberrazione sferica è stata corretta per il verde.

Un obiettivo metallurgico richiede il funzionamento con un vetro di copertura. L’oggetto di studio può avere una consistenza con grandi differenze di altezza e con una posizione dell’obiettivo standard, si rischia di danneggiare questo o il campione. Pertanto, l’obiettivo del microscopio metallurgico MAGUS 20 PLL ha una distanza di lavoro più grande di quella standard, a 8,8 mm.

L’obiettivo è compatibile con microscopi corretti all’infinito. La sua parafocalità è di 45 mm.

Compatibilità:

Microscopio metallografico MAGUS Metal 600
Microscopio metallografico MAGUS Metal 630
Microscopio metallografico MAGUS Metal 650
Microscopio metallografico invertito MAGUS Metal V700

Specifiche tecniche:

Materiale lenti: vetro ottico
Classe degli obiettivi per grado di correzione dell’aberrazione: planacromatico
Lunghezza focale del tubo: corretta all’infinito (∞)
Tecnica di contrasto: campo chiaro
Ingrandimento, x: 20
Apertura: 0,40
Distanza di lavoro, mm: 8,80
Distanza parafocale, mm: 45
Spessore vetrini coprioggetto, mm: senza un vetrino coprioggetto
Materiale corpo: rame
