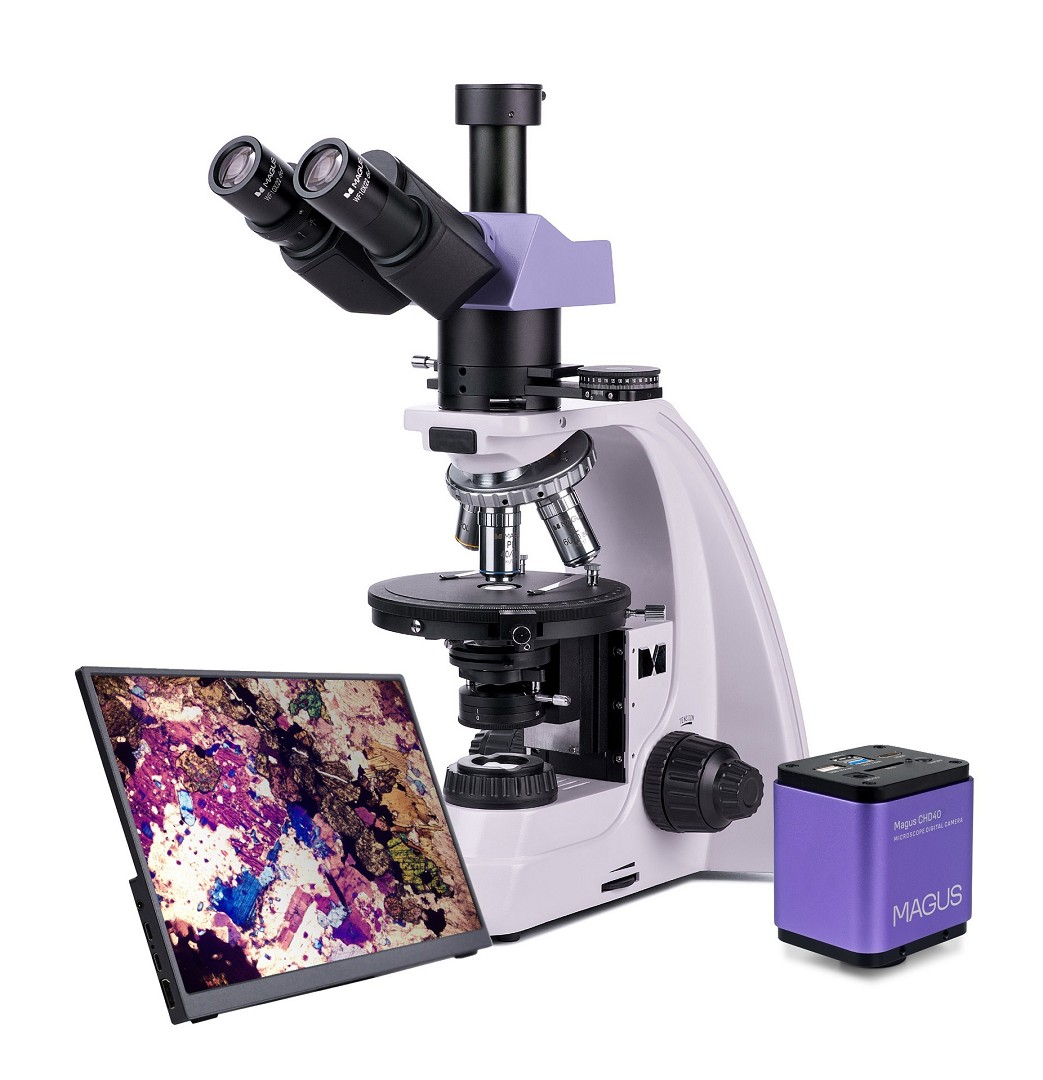

Il microscopio polarizzatore MAGUS Pol 800 viene utilizzato per studiare oggetti anisotropi in luce trasmessa polarizzata e ordinaria. Gli oggetti di studio possono essere biologici, geologici o polimerici. L’ottica del microscopio è priva di tensione, ovvero non crea rifrazioni parassite. Forma un’immagine chiara, ad alto contrasto e autentica. La funzionalità del microscopio è utile in vari campi della scienza: medicina, medicina legale, mineralogia, petrografia, cristallografia, ecc.

Microscopio in uso »

Fotocamera digitale

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell’immagine è Full HD (1920x1080 px).
La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

Monitor

l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K. Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta. È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.

Ottiche

La testa trinoculare è dotata di un tubo trinoculare per il montaggio di una fotocamera digitale. Utilizzando l’interruttore sul corpo, la luce viene diretta completamente sui tubi dell’oculare o sulla fotocamera digitale. L’angolo di 30° dei tubi per oculari è comodo per osservazioni a lungo termine e non causa tensione ai muscoli del collo. Il tubo sinistro ha un anello di regolazione diottrica in cui ruota e adatta l’ottica del microscopio alla visione unica dell’utente.

Il revolver portaobiettivi è progettato per l’installazione simultanea di cinque obiettivi, di cui quattro già inclusi nella confezione. Un obiettivo aggiuntivo della gamma di accessori MAGUS è acquistabile separatamente. Tutti gli obiettivi sono progettati per funzionare con vetrini coprioggetti di 0,17 mm di spessore. Grazie al design del revolver “lontano dall’osservatore”, l’obiettivo inserito nel percorso ottico è chiaramente visibile durante il lavoro, il che rende più comodo il lavoro del ricercatore. Le scanalature del portaobiettivo del revolver sono centrate.

Illuminazione

La fonte di illuminazione si trova sotto il tavolino dell’oggetto, ovvero le osservazioni vengono effettuate in luce trasmessa. La lampada alogena da 30 W produce un’illuminazione brillante e gradevole per gli occhi, adatta per l’uso su tutti gli obiettivi. La regolazione dell’illuminazione utilizzando il metodo Köhler consente di ottenere un contrasto più elevato e una migliore qualità dell’immagine.

Il microscopio è dotato di polarizzatore e analizzatore. Per lavorare in luce polarizzata, l’analizzatore viene introdotto nel percorso ottico e l’angolo di polarizzazione viene modificato ruotando il polarizzatore e l’analizzatore l’uno rispetto all’altro. Il microscopio ha anche un tubo intermedio che sostiene una lente Bertrand e ha un alloggiamento per compensatori. I compensatori migliorano il contrasto dei campioni con bassa birifrangenza e la lente Bertrand è progettata per studi conoscopici.

Tavolino e meccanismo di messa a fuoco

Il tavolino del microscopio ruota e ciò permette di modificare rapidamente la rifrazione della luce da parte del campione quando si lavora in luce polarizzata. Il tavolino è centrato rispetto all’asse ottico del microscopio, ha una gradazione dell’angolo di rotazione e una scala che permette di determinare l’angolo con una precisione di 0,1°.

Il meccanismo di messa a fuoco fornisce una regolazione grossolana e fine della nitidezza. Per la messa a fuoco grossolana è disponibile un blocco di messa a fuoco grossolana ed è anche possibile regolare la tensione grossolana per un controllo più confortevole.

Accessori

Per il microscopio sono disponibili oculari, obiettivi, fotocamere digitali e vetrini di calibrazione opzionali. Ampliano le capacità del microscopio di svolgere i compiti dei ricercatori.

Caratteristiche chiave del microscopio:

Osservazioni in luce trasmessa in campo chiaro e con i metodi di polarizzazione

La fonte di illuminazione è una lampada alogena da 30 W con uno spettro di luce “calda” che è confortevole per gli occhi

La polarizzazione è ottenuta mediante un analizzatore e un polarizzatore rotanti; el tubo intermedio ha una lente Bertrand e un alloggiamento per compensatori

È possibile regolare l’illuminazione secondo il metodo Köhler, che migliora la leggibilità dell’immagine

Il tubo trinoculare consente l’installazione di una fotocamera digitale

Gli obiettivi planacromatici all’infinito sono privi di tensione; le scanalature del revolver portaobiettivi sono centrate

Tavolino rotante, messa a fuoco grossolana e fine

Compatibile con accessori aggiuntivi: oculari, obiettivi, ecc.

Caratteristiche chiave della fotocamera:

La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0

Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor

30 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti

Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.

Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

La confezione contiene:

Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)

Monitor LCD MAGUS MCD40

Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi

Testata trinoculare

Tubo intermedio con lenti Bertrand, un analizzatore e un alloggiamento per compensatore

Compensatori: compensatore λ, compensatore λ/4, cuneo di quarzo

Obiettivo planacromatico all’infinito: PL 4x/0,10 WD 21 mm

Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm

Obiettivo planacromatico all’infinito: PL 40x/0,65 (con meccanismo a molla) WD 0,66 mm

Obiettivo planacromatico all’infinito: PL 60x/0,80 (con meccanismo a molla) WD 0,46 mm

Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)

Oculare 10x/22 mm con scala graduata. Valore scala: 0,1 mm

Adattatore C-mount 1x

Chiave a brugola

Cavo di alimentazione

Copertura antipolvere

Manuale utente e certificato di garanzia

Disponibili su richiesta:

Oculare 10x/22 mm con mirino

Oculare 12,5x/14 mm (2 pz.)

Oculare 15x/15 mm (2 pz.)

Oculare 20x/12 mm (2 pz.)

Oculare 25x/9 mm (2 pz.)

Obiettivo planacromatico all’infinito: PL 5x/0,12 WD 26,1 mm

Obiettivo planacromatico all’infinito: PL 20x/0,4 WD 8,8 mm

Obiettivo planacromatico all’infinito, fluorescente: PL 100x/1,25 (con meccanismo a molla, a olio) WD 0,36 mm

Obiettivo planacromatico all’infinito, fluorescente: PL 100x/0,8 (con meccanismo a molla, a secco) WD 2,02 mm

Tavolino meccanico

Vetrino di calibrazione

Specifiche:

Monitor

Tipo biologico, luce/ottico, digitale

Tipo di testa del microscopio trinoculare, schermo digitale/monitor PC

Testa Siedentopf

Angolo di inclinazione della testa 30°

Ingrandimento, x 40 — 600

Diametro tubo oculare, mm 30

Oculari 10х/22 mm, estrazione pupillare: 10 mm; 10х/22 mm con scala graduata (*opzionale: 10x/22 mm con mirino, 12,5x/14; 15x/15; 20x/12; 25x/9)

Obiettivi planacromatici all’infinito, non deformanti: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opzionale: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (a olio); PL 100x/0,8 (a secco)); altezza parfocale di 45 mm, progettato per l’utilizzo con vetrini coprioggetti spessi 0,17 mm

Revolver portaobiettivi per 5 obiettivi, di centraggio

Distanza di lavoro, mm21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (a olio)); 2,02 (100x (a secco))

Distanza interpupillare, mm 48 — 75

Tavolino, mm Ø150

Caratteristiche tavolino di centraggio, gradazione pari a 1° dell’angolo di rotazione; una scala vernier per la misurazione di angoli con un’accuratezza di 0,1°, girevole di 360°

Regolazione diottrica dell’oculare, diottrie±5 (sul barilotto sinistro)

Condensatore condensatore Abbe NA 1,25 con un diaframma di apertura regolabile e lenti girevoli

Diaframma diaframma di apertura regolabile, diaframma di campo con iride regolabile

Fuoco coassiale, messa a fuoco grossolana (21 mm, 39,8 mm/giro, con manopola di fissaggio e manopola di regolazione della tensione della vite micrometrica) e messa a fuoco fine (vite micrometrica da 0,002 mm)

Corpo lega di alluminio di CNC

Illuminazione alogena

Regolazione della luminosità ✓

Alimentazione 220±22 V, 50 Hz, AC 110–220 V, DC 5–12 V/1 A (Tipo C), rete AC

Tipo di sorgente luminosa lampada alogena: 12V/30W

Range temperature di funzionamento, °C -15...+55

Range temperature di funzionamento, °C 5...+35

Possibilità di connettere equipaggiamento aggiuntivo adattatore Wi-Fi (USB), chiavetta (USB), mouse con USB

Livello utente professionisti, utenti esperti

Polarizzatore con 0°, 90°, 180°, 270° contrassegnati sulla scala; rotabile a 360°

Tubo intermedio analizzatore integrato rotabile da 0–360°; una scala vernier per la misurazione di angoli con un’accuratezza di 0,1°; lenti Bertrand; alloggiamenti per l’installazione di compensatori

Compensatore compensatore λ; compensatore λ/4; cuneo di quarzo

Applicazione laboratorio/medicale

Posizione illuminazione inferiore

Metodo di ricerca campo chiaro, luce polarizzata

Set con astuccio/custodia/borsa copertura anti polvere

Fotocamera digitale

Sensore Sony Exmor/Starvis CMOS

A colori/monocromaticoa colori

Megapixel 8

Risoluzione massima, px 3840x2160

Dimensione sensore 1/1,2’’ (11,14x6,26 mm)

Dimensione pixel, µm 2.9x2.9

Connettori di interfaccia HDMI 1,4, USB 3.0, Wi-Fi

Scheda di memoria SD fino a 32 GB

Sensibilità alla luce 1028 mV con 1/30 s

Rapporto segnale/rumore 0,13 mV con 1/30 s

Tempo di esposizione 0,014 ms – 1000 ms

Registrazione video ✓

Frequenza dei fotogrammi, fps@risoluzione 30@1920x1080 (Wi-Fi), 30@3840x2160 (HDMI), 30@3840x2160 (USB 3.0)

Luogo di installazione tubo trinoculare, tubo ottico anziché oculare

Formato immagine *.jpg, *.tif

Formato video *.h264/*.h265, *.mp4

Range spettrale, nm 380-650 (filtro IR integrato)

Tipo di otturatore ERS (otturatore elettronico a tendina)

Software HDMI: integrato; USB: MAGUS View

Requisiti di sistema Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, schermo da 19" o più grande

Tipo di montatura passo C

Alimentazione fotocamera adattatore DC 12 V, 1 A

Specifiche dell’adattatore di alimentazione AC ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A

Range temperature di funzionamento fotocamera, °C -10...+50

Intervallo operativo di umidità, % 10 — 90

Intervallo operativo di umidità, % 30 — 80

Monitor

Tipo di matrice IPS

Diagonale display, pollici 13.3

Risoluzione display, px 3840x2160 (4K)

Formato 16:9

Luminosità, cd/m² 400

Numero di colori visualizzati 16,7 m

Contrasto 1000:1

Angolo di visualizzazione orizzontale/verticale, ° 178/178

Dimensioni dell’area visibile dello schermo (LxA), mm 295x165

Passo dei pixel (LxA), mm 0,154x0,154

Frequenza della sorgente ottica, H 60

Retroilluminazione del tipo di matrice LED

Durata retroilluminazione LED, h 50000

Interfaccia HDMI

Consumo energetico, W 12 (max.)
